3G-SDI非压缩高清光端机
零延时非压缩 / 广播级指标 / 多业务
TY-HFS111G / TY-HFS641

支持1路3G-SDI环出 / 支持2路3G-SDI输出 / 1路反向RS485数据
3G-SDI非压缩高清光端机
无延迟非压缩 / 广播级指标 / 多业务
TY-HFS111G / TY-HFS641

支持1路3G-SDI环出 / 支持2路3G-SDI输出 / 1路反向RS485数据
FPGA，非压缩，无延迟
纯硬件FPGA设计，非压缩无延时无损传输技术，点对点还原图像，不死机，不中毒性，性能稳定。

FPGA架构光端机零延迟
FPGA，非压缩，无延迟
纯硬件FPGA设计，非压缩无延迟无损传输技术，点对点还原图像，不死机，不中毒性，性能稳定。

FPGA架构光端机零延迟
单纤10-80KM

采用SFP光模块，LC接口，单纤支持80KM，出厂标配10KM。
光纤传输80KM
单纤10-80KM

采用SFP光模块，LC接口，单纤支持80KM，出厂标配10KM。
光纤传输80KM
1080P高清透传
支持1920x1080@60Hz（HDTV）分辨率;
采用无压缩传输技术，避免图像失真、拖层、黑屏、卡顿等不稳定因素，还原高清画面;
1080P高清光端机
1080P高清透传
支持1920x1080@60Hz（HDTV）分辨率;
采用无压缩传输技术，避免图像失真、拖层、黑屏、卡顿等不稳定因素，还原高清画面。
1080P高清光端机
多接口，多业务
支持1路3G-SDI环出 / 支持2路3G-SDI输出 / 1路反向RS485数据
c8b33e2fd8653527dc1e00468b68d7b3
多接口，多业务
支持1路3G-SDI环出 / 支持2路3G-SDI输出 / 1路反向RS485数据
S111G接口
发送端本地环出
支持本地环出功能，可通过发送端LOOP接口远程同步预览接收端视频播放情况。
S111G环出
发送端本地环出
支持本地环出功能，可通过发送端LOOP接口远程同步预览接收端视频播放情况。
S111G环出
接口明了·一目了然
设备支持热插拔·即插即用

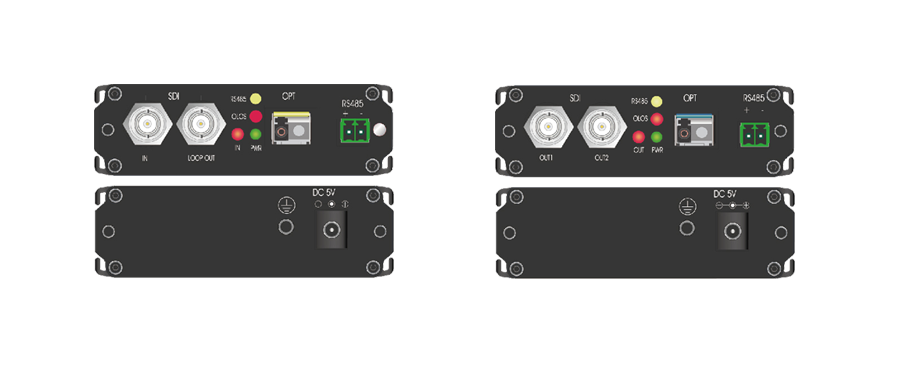

S111G面板
接口明了·一目了然
设备支持热插拔·即插即用
S111G面板
安装灵活
铝合金型材外壳，塑料免螺丝拆卸挂耳，2U/4U托盘，方便机房安装。
移动光端机
安装灵活
铝合金型材外壳，塑料免螺丝拆卸挂耳，2U/4U托盘，方便机房安装。
移动光端机
应用广泛
广泛适用于各种场合。
高清光端机应用
典型拓扑
S111G拓扑
应用广泛
广泛适用于各种场合。
多场合应用光端机
典型拓扑
49976bff5661052e8ce38323a9206636
型号TY-HFS111GTY-HFS641
光纤接口单芯LC 单芯FC
传输距离 多模300M；单模10KM 单模20KM
视频接口 3G/HD/SD-SDI HD-SDI
视频数量 1
 4
视频带宽 2.97G 1.485G
环路输出 支持
 不支持
分配输出 支持
 不支持
分辨率 1080P60 1080P30
数据扩展 RS232/RS485
电源 外置适配器，AC220V 转 5V/3A
功耗 小于5W
环境 温度-20℃~50℃；湿度0~90%，无冷凝
外壳尺寸13.5cm 长 X11.4cm 宽 X2cm 高（含接口长度）
型号TY-HFS111GTY-HFS641
光纤接口单芯LC 单芯FC
传输距离 多模300M；单模10KM 单模20KM
视频接口 3G/HD/SD-SDI HD-SDI
视频数量 1
 4
视频带宽 2.97G 1.485G
环路输出 支持
 不支持
分配输出 支持
 不支持
分辨率 1080P60 1080P30
数据扩展 RS232/RS485
电源 外置适配器，AC220V 转 5V/3A
功耗 小于5W
环境 温度：0~50℃ 至 -40~80℃（可定制）
湿度：0~90%，无冷凝
外壳尺寸13.5cm 长 X 8.5cm 宽 X 3cm 高（含接口长度）
17 cm 长 X 100cm  宽 X 3cm 高（含接口长度）
