视频拼接处理器

支持4K超高清分辨率 / 7*24小时连续工作 /新一代高性能拼接处理器
TY-MVP9000-1.5U / TY-MVP9000-3U / TY-MVP9000-8U / TY-MVP9000-12U
支持RS232串口、网口、局域网IPAD控制
产品简介
TY-MVP9000系列超高清多屏拼接处理器是采用纯硬件线速处理架构的高性能视频图像处理系统,适用于教育科研、政府公告、信息出版、行政管理、军事指挥、展览展示、安防监控、商业销售等行业。它集多路高清、超高清视频信号采集、实时高分辨率数字图像处理、复杂图像变换处理等高端图像处理功能于一身,具有强大的信号处理能力。超并行处理机制和全同步处理架构,保证了所有输入信号到各输出屏的严格同步,从而使得整个画面在实现超高分辨率的实时画面时仍然保持高度同步,画面无丢帧,无撕裂。内部采用专利的无损处理算法,达到业内最高水平的图像质量保真和信号刷新保真,克服了传统拼接控制器对图像质量的损伤问题。采用模块化输入输出卡结构,同时实现输入卡的任意混插功能,不仅可以方便的接入常见的HDMI/DVI/VGA/Ypbpr/Cvbs等多路多种信号,同时还支持Displayport 1.1\1.2、Duallink DVI、HDMI 1.4/2.0等超高分4K/8K信号的输入。对计算机视频信号,能兼容支持各种常见分辨率,并可灵活的实现非常规分辨率自定义,对输出信号也可以灵活的进行分辨率的非常规分辨率自定义,特别为非标信号进行优化,具备强大的客制化能力,并实现灵活的开窗漫游,画面缩放等功能。

真正的4K拼控,4K输入/输出全面支持
全面支持Displayport/HDMI/Duallink DVI 4K,支持4K信号的开窗漫游
采用大视超并行处理机制和全同步处理架构

所有输入输出总线上的信号,采用最新DDR3缓存技术,实现时钟的同步处理,切换操作在黑场间隙动作,确保输出的快速切换和连续性,实现了无缝切换效果。

非全同步处理效果

WINGMAX全同步处理效果

像素无损处理

支持多路超高分信号同时同步输入到输出,支持可选的超高分信号切割到多个高分信号,全画面保证4:4:4 像素无损处理,分毫毕现的显示效果
灵活的开窗漫游能力
单卡25G的业界顶尖交换带宽和专利的全帧保持技术使得所有路径及通道保证不损失刷新率
丰富的规模选项
从1.5U到24U机箱选择,最大支持288路输入,160路输出,适应任何复杂工程需求

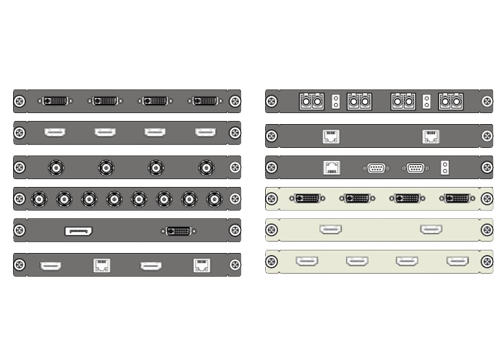

丰富的输入输出卡选项
Displayport、HDMI、DVI、VGA、HDbaseT、光纤等一应俱全并不断增加中
多重备份 安全可靠
·内置时钟同步技术,各路输出同频同帧,保证图像拼接无任何撕裂感。
·输入支持裁剪,方便对非标或异常输入源的采集和处理。
·输出分辨率多达18种,用户可自选,另外支持用户自定义输出。
·行业内最简洁的界面软件,操作简单,易学易用。
·输入DVI-I采集卡,支持DVI/HDMI/VGA/YPbPr/AV五种视频,每路输入用户可自己设置和选择。
·先进的大规模FPGA阵列式纯硬件技术架构。
·高速背板互连,通道独享带宽,支持图像实时交换和处理。
·标准机架式结构,输入卡、输出卡、电源、风扇卡支持热拔插,使用方便,易于维护。
·单个物理拼接单元可开4个窗口。
·预置32多个系统预案及快速调取,支持轮询功能。
·高分采集卡支持4K信号采集。
·冗余电源设计,安全可靠,2个电源可以同时工作,也可以单独工作,一个电源故障不会影响另一个电源的正常使用。
