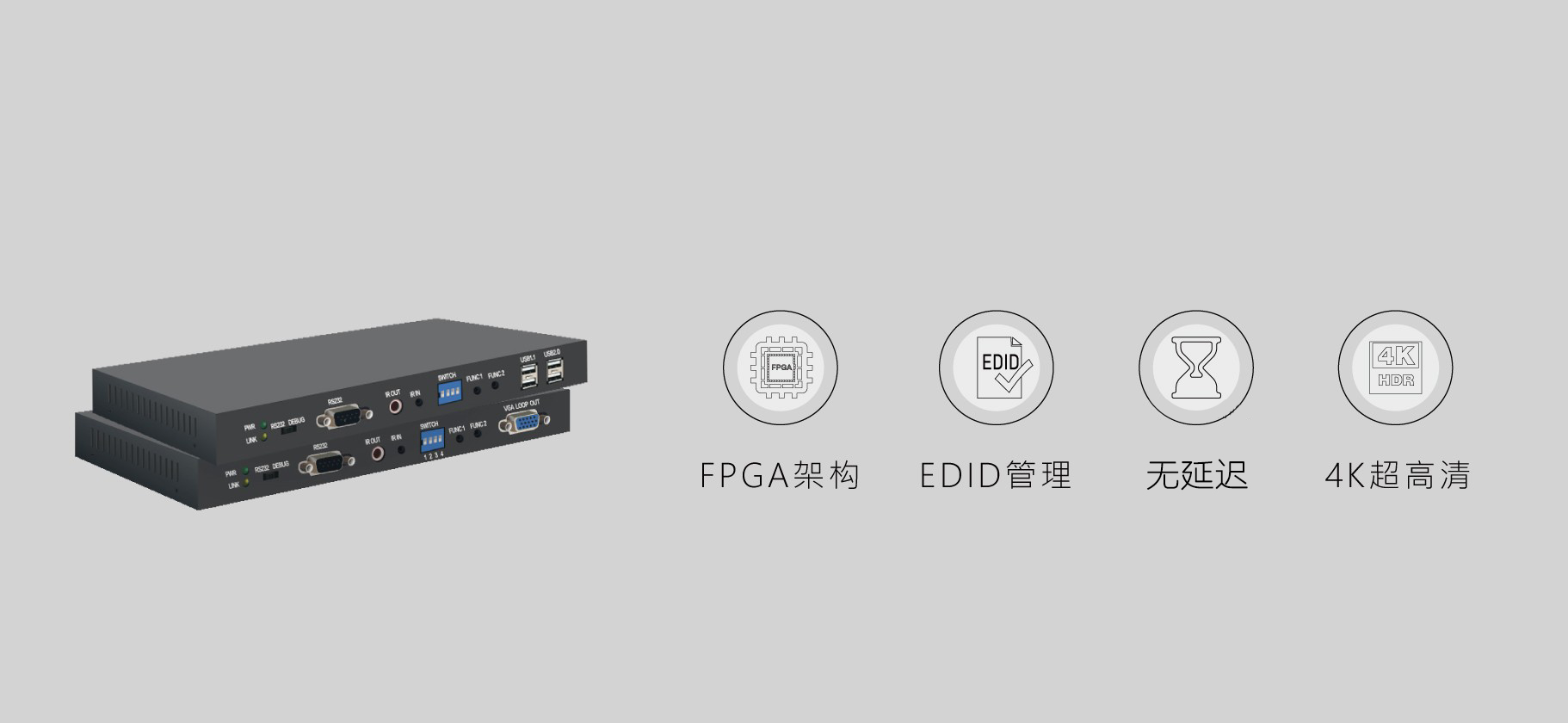

多业务超高清光端机
全视频接口 / 全分辨率变换 / 多应用场景
TY-HFH211U

支持单芯传输超高清视频、音频、KVM等业务至10KM
多业务超高清光端机
全视频接口 / 全分辨率变换 / 多应用场景
TY-HFH211U

支持单芯传输超高清视频、音频、KVM等业务至10KM
无损压缩，无延迟
无损压缩无延时传输技术，还原图像，不死机，不中毒性，性能稳定。

FPGA架构光端机零延迟
FPGA，非压缩，零延迟
无损压缩，无延时传输技术，还原图像，不死机，不中毒性，性能稳定。

FPGA架构光端机零延迟
单纤10KM

采用SFP光模块，LC接口，单纤支持80KM，出厂标配10KM。
光纤传输80KM
单纤10KM

采用SFP光模块，LC接口，单纤支持80KM，出厂标配10KM。

光纤传输80KM
4K超高清
HDMI+USB2.0多业务超高清光端机，支持3840×2160@30Hz分辨率。
采用无损压缩传输技术，避免图像失真、拖层、黑屏、卡顿等不稳定因素，还原真正高清。
4K超高清对比1080P
4K超高清透传
HDMI+USB2.0多业务超高清光端机，支持3840×2160@30Hz分辨率。
采用无损压缩传输技术，避免图像失真、拖层、黑屏、卡顿等不稳定因素，还原真正高清。
4K超高清对比1080P
多接口，多业务
支持1080P高清视频透传，支持24bit音频编码，支持8路立体声 音频无失真传输，支持USB2.0全速接口，可连接键鼠、U盘等设备；支持RS232、RS485、RS422等多业务传输。
e824b4c916ee78888a9e635d5d47367c(移动)
多接口，多业务
支持4K超高清视频透传，支持24bit音频编码，支持8路立体声 音频无失真传输，支持USB2.0全速接口，可连接键鼠、U盘等设备；支持RS232、RS485、RS422等多业务传输。
HDMI+USB2.0多业务超高清光端机接口

安装灵活
铝合金型材外壳，塑料免螺丝拆卸挂耳，2U/4U托盘，方便机房安装。
移动光端机
接口明了·一目了然
设备支持热插拔·即插即用
USB光端机面板
典型拓扑
HDMI+USB2.0多业务超高清光端机拓扑
接口明了·一目了然
设备支持热插拔·即插即用
USB光端机面板
典型拓扑
多功能光端机拓扑图
应用广泛
广泛适用于各种场合。
高清光端机应用
应用广泛
广泛适用于各种场合。
多场合应用光端机
型号TY-HFH211U
光纤接口单芯LC
光线波长1310nm/1550nm
光线类型单模10KM；可选配20-80KM
视频接口DVI24+5母座
格式标准HDMI、VGA
分辨率IN:4K@60Hz
OUT:4K@30Hz
视频带宽5G
电平VGA(0.7VPP);DVI/HDMI(0.8VPP)
阻抗VGA(75Ω);DVI/HDMI(100Ω)
EDID 5V TTL电平，E-DDC2/EDID
RS232 全双工；自适应115200速率
工作温度 0~50℃ 至 -40~80℃（可定制）
工作湿度 0-90%，无冷凝
电源参数 AC 220V转DC 5V3A
外壳尺寸 19cm 长 X11cm 宽 X3cm 高
MTBF50000小时
型号TY-HFH211U
光纤接口单芯LC
光线波长1310nm/1550nm
光线类型单模10KM；
可选配20-80KM
视频接口DVI24+5母座
格式标准HDMI、VGA
分辨率IN:4K@60Hz
OUT:4K@30Hz
视频带宽5G
电平VGA(0.7VPP);
DVI/HDMI(0.8VPP)
阻抗 VGA(75Ω);
DVI/HDMI(100Ω)
EDID 5V TTL电平，E-DDC2/EDID
RS232 全双工；
自适应115200速率
工作温度 0-50℃
工作湿度 0-90%，无冷凝
电源参数 AC 220V转DC 5V3A
外壳尺寸 19cm 长 X11cm 宽 X3cm 高
MTBF50000小时
