多种板卡支持
TY-MVP系列超高清多屏拼接处理器为LED大屏的不规则拼接方式充分设计考虑，输出端口可自定义分辨率和有效区域，
与LED发送卡的带载点数相适配，适应不同点距、非标画面的完美显示。，兼容丰富的接口类型输入/输出板卡，用于多个信号输入输出交叉切换，提供独立的音视频输入/输出端子。
可以搭配的板卡接口包括：VGA、DVI、HDMI、SDI、Ybpbr、CVBS、HD-BaseT、FIBER光纤、音频等接口等。
每张板卡支持4路信号，除光纤板卡和HDBT板卡外，全部支持随路音频信号。
DVI-M通用输入卡
型号：MVP -I4
接口：DVI -M
支持高达1920 x 1200@60Hz 的分辨率，并支持常用视频分辨率。
支持EDID管理和灵活的EDI D自定义。
支持信号源裁剪 和模拟信号参数调整，支持OSD字符叠加。
支持信号源裁剪 和模拟信号参数调整，支持OSD字符叠加。
4路DVI-D输入卡
型号：MVP - I4
接口：DVI - D4
支持920 x 1200@60Hz分辨率，并支持常用视频分辨率。
支持EDID管理和灵活的EDID自定义。
支持信号源裁剪，支持HDCP内容保护，支持OSD字符叠加。
支持信号源裁剪，支持HDCP内容保护，支持OSD字符叠加。
4路VGA输入卡
型号：MVP - I 4
接口： VGA
支持1920 x 1200@60Hz分辨率，并支持常用视频分辨率。
支持EDID管理和灵活的EDID自定义。
支持信号源裁剪和模拟信号参数调整，支持OSD字符叠加。
支持信号源裁剪和模拟信号参数调整，支持OSD字符叠加。
4路HDMI输入卡
型号：MVP - I4
接口：HDMI
支持1920 x 1200@60Hz分辨率，并支持常用视频分辨率。
支持EDID管理和灵活的EDID自定义。
支持信号源裁剪，支持HDCP内容保护，支持OSD字符叠加。
支持信号源裁剪，支持HDCP内容保护，支持OSD字符叠加。
2路 HDMI 4K输入卡
型号：MVP - I2
接口：HMDI - 4K
支持3840 x 2160@30Hz分辨率，并支持常用视频分辨率。
支持EDID管理和灵活的EDID自定义。
支持信号源裁剪，支持HDCP内容保护
支持2比1接口备份及动态切换，支持OSD字符叠加。
支持信号源裁剪，支持HDCP内容保护
支持2比1接口备份及动态切换，支持OSD字符叠加。
Duallink DVI/Displayport输入卡
型号：MVP - I2
接口：DVI-DL+DP
支持3840 x 2160@30Hz 3840 x 1200@60Hz等超高清分辨率。
并支持常用视频分辨率，支持超宽及超高清非常规分辨率。
支持EDID管理和灵活的EDID自定义。
支持EDID管理和灵活的EDID自定义。
DP1.2/HDMI 2.0 4K60/8K输入卡
型号：MVP - I2
接口： DP+HDMI
支持3840 x 2400@60Hz 7680 x 1080@60Hz等超高清分辨率。
支持EDID管理和灵活的EDID自定义。
支持HDCP内容保护，支持非常规分辨率，支持OSD字符叠加。
支持HDCP内容保护，支持非常规分辨率，支持OSD字符叠加。
4路 SDI输入卡
型号：MVP - I4
接口：SDI
支持1920 x 1080@60Hz分辨率。
并支持SDI标准内的视频分辨率，支持长线自动均衡。
支持OSD字符叠加。
支持OSD字符叠加。
8路CVBS输入卡
型号：MVP - I8
接口：CVBS
支持PAL制、NTSC制和SECAM制视频。
支持对视频信号亮度，对比度，水平起始位置等参数的调整。
支持高质量运动补偿去隔行及图像增强，支持OSD字符叠加。
支持高质量运动补偿去隔行及图像增强，支持OSD字符叠加。
4路HDBT输入卡
型号：MVP - I4
接口：HD-BaseT
支持1920 x 1200@60Hz分辨率，并支持常用视频分辨率。
支持EDID管理和灵活的EDID自定义，支持信号源裁剪。
支持HDCP内容保护，支持OSD字符叠加。
支持HDCP内容保护，支持OSD字符叠加。
2路HDbaseT 或HDMI 4K输入卡
型号：MVP - I2
接口：HDBaseT / HDMI - 4K
传输至100米远距。
支持3840 x 2160@30Hz分辨率，并支持常用视频分辨率。
支持HDCP内容保护，支持两路HDMI输入，支持OSD字符叠加。
支持HDCP内容保护，支持两路HDMI输入，支持OSD字符叠加。
4路光纤输入卡
型号：MVP - I4
接口：OPT
支持1920 x 1200@60Hz分辨率，并支持常用视频分辨率。
支持EDID管理和灵活的EDID自定义，支持信号源裁剪。
支持HDCP内容保护，支持OSD字符叠加。
支持HDCP内容保护，支持OSD字符叠加。
2路IP输入卡
型号：MVP - I2
接口：RJ45
兼容HDMI1.4标准，支持分辨率为4K，3D信号
传输距离长达1KM；需配合光纤发射器/接收器使用
高传输速率：10.2Gbps
高传输速率：10.2Gbps

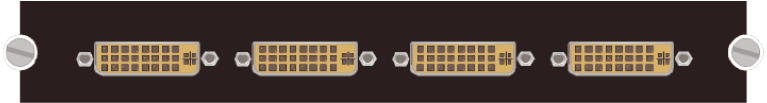

4路DVI-I输出卡
型号：MVP - O4
接口： DVI - I
支持高达1920 x 1200@60Hz的分辨率，并支持非标准分辨率。
通过DVI-VGA转接头可输出VGA信号。
支持多窗口叠加漫游、无缝切换等图像处理功能。
支持多窗口叠加漫游、无缝切换等图像处理功能。
2路Duallink DVI输出卡
型号：MVP - O4
接口： DVI - DL
支持3840 x 1200@60Hz、3840 x 2160@30Hz 4K的分辨率。
支持非标准分辨率。
支持多窗口叠加漫游、无缝切换等图像处理功能 。
支持多窗口叠加漫游、无缝切换等图像处理功能 。
4路HDMI输出卡
型号：MVP - O4
接口：HDMI
支持高达1920 x 1200@60Hz的分辨率。
并支持HDCP内容保护。
支持多窗口叠加漫游、无缝切换等图像处理功能。
支持多窗口叠加漫游、无缝切换等图像处理功能。
2路HDMI 4K输出卡
型号：MVP - O2
接口：HDMI - 4K
支持3840 x 1200@60Hz、3840 x 2160@30Hz 4K的分辨率。
并支持HDCP内容保护。
支持多窗口叠加漫游、无缝切换等图像处理功能。
支持多窗口叠加漫游、无缝切换等图像处理功能。
4路HDbaseT输出卡
型号：MVP - O4
接口：HDBaseT
支持高达1920 x 1200@60Hz的分辨率。
并支持HDCP内容保护。
支持多窗口叠加漫游、无缝切换等图像处理功能。
支持多窗口叠加漫游、无缝切换等图像处理功能。
4路光纤输出卡
型号：MVP - O4
接口：OPT
支持高达1920 x 1200@60Hz的分辨率。
支持HDCP内容保护。
支持多窗口叠加漫游、无缝切换等图像处理功能。
支持多窗口叠加漫游、无缝切换等图像处理功能。

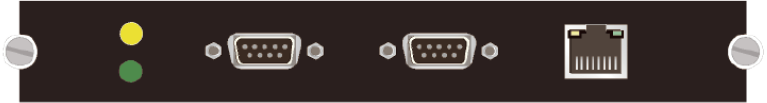

系统控制板卡
型号：MVP - CTL
接口：RS232 / RJ45
控制设备的运行工作，及对全系统管理配置。
负责与上位机软件通讯。
配有标准RS232输入 / 输出串口，RJ45100M网口。
配有标准RS232输入 / 输出串口，RJ45100M网口。
增强系统控制板卡
型号：MVP - SCTL
接口：RS232 / RJ45 / Gen-Lock
控制设备的运行工作，及对全系统管理配置，同时负责与上位机软件通讯。
配有标准RS232输入/输出串口，RJ45 100M网口。
支持Genlock信号输入，支持地图。
实时预览卡
型号：MVP - M4/ DVI
接口：DVI
支 持 高 达 1920x 1200@60Hz 的 分 辨 率 ， 并 支 持 非 标 准 分 辨率 。
通 过 DVI -VG A转 接 头 可 输 出 VGA信 号 。
支 持 将 多 块 屏 的 内 容 在 单 个 输 出 上 显 示 。
支 持 将 多 块 屏 的 内 容 在 单 个 输 出 上 显 示 。
